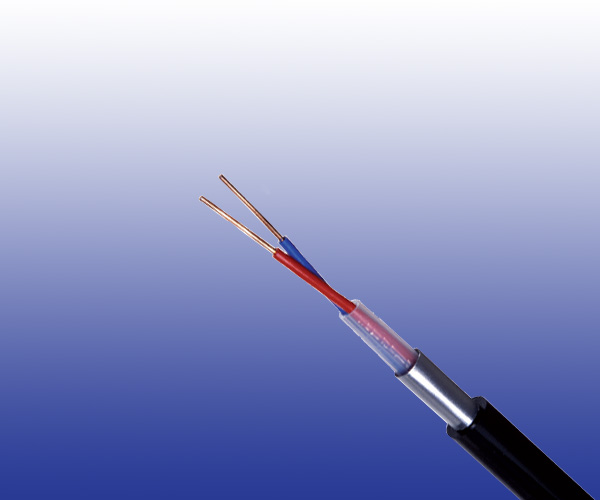

双芯数据电缆

应用

该电缆适用于在固态联锁(SSI) 系统中作为互连电缆。



标准

• BR 1932



结构

• 导体：1 类实心铜导体，标称直径1.27mm。
  绝缘：实心聚乙烯。
  内护套：低密度聚乙烯。
  防潮层：聚乙烯聚合物包覆铝带。
  护套：低密度聚乙烯。
  芯线色码：蓝& 红 。





在 20℃的电气性能

标称导体直径	mm	1.27
标称导体截面积	mm²	2.5
最大导体电阻	Ω/km	7.41



机械和热性能

• 最小弯曲半径：6×OD
  温度范围：-25℃～ +85℃ ( 工作中) ；-10℃～ +85℃ ( 安装中)



尺寸和重量

线缆型号	线对数量	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
1.27mm导体，2.59mm绝缘线
RS1932-2Y2Y(L)2Y-1P1.27	1	2.5	12.47/12.8	136
